深入了解大功率高頻電鍍電源

目前電鍍電源應用越來越廣，人們對其品質要求也越來越高。隨著半導體技術的進步，電鍍電源逐漸向高頻高效化、大功率化發展，使得電鍍電源具有更高的功率密度、快速的響應能力以及更小的體積。但常規PWM變換技術是一種硬開關模式，開關損耗大、器件溫度過高等嚴重制約了開關電源工作頻率的提高，已經無法滿足要求。軟開關技術具有降低電力電子器件開關功耗、提高開關頻率、降低電磁干擾、改善器件的工作環境等優點，是近10年來國際電力電子領域研究的熱點。因而，采用軟開關技術研究大功率高頻軟開關電鍍電源是電鍍工藝發展的必然。


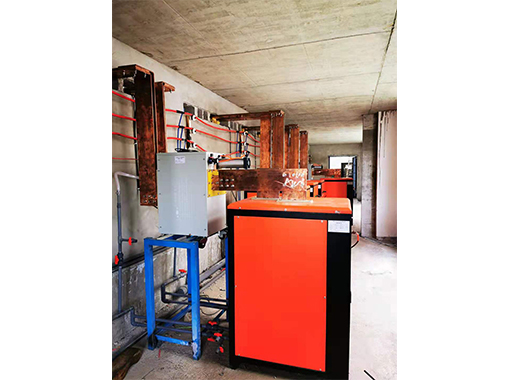

大功率高頻電鍍電源實際上是一種低壓大電流的整流裝置。通常采用PWM DC—DC移相全橋變換器拓?fù)洹?br />
由于PWM DC—DC移相全橋變換器的超前橋臂只能實現ZVS，而滯后橋臂可以實現ZVS和ZCS，可以將PWM DC—DC移相全橋1、變換器的軟開關方式分為兩類：

(1)ZVS方式：零狀態工作在恒流模式，超前橋臂和滯后橋臂均實現ZVS，適合于電力MOSFET;

(2)ZVZCS方式：零狀態工作在電流復位模式，超前橋臂實現ZVS，滯后橋臂實現ZCS，適合于IGBT。

2、 ZVSPWM DC-DC移相全橋變換器

基本ZVS PWM DC—DC移相全橋變換器，用變壓器的漏感或原邊串聯電感和功率管的寄生電容或外接電容來實現零電壓開關。它的電路結構如圖1所示。它是一種具有優良性能的移相全橋變換器，兩個橋臂的開關管均在零電壓軟開關條件下運行，開關損耗小，而且具有結構簡單、電源小型化、高頻化的發展趨勢。但是移相全橋ZVS變換器存在滯后橋臂ZVS實現比較困難、副邊占空比損失和整流橋寄生振蕩等問題。針對上述問題，國內外文獻提出了各種各樣的拓?fù)潆娐贰?br />
